Редактор прибора

Редактор прибора представляет собой полноэкранное диалоговое окно с несколькими вкладками. Общий вид редактора приведен на изображении.

Вкладки прибора расположены в заголовке экрана

Сводка

В сводке отображается общая информация о приборе, которая включает в себя:

Параметр	Тип	Описание
Модель	Строка	Полная модификация прибора, например Метран 150 TG2(0...1,0МПа) 2G 2 1 А М5 2F 2 SC
Дата производства	Дата	Дата производства прибора
Серийный номер	Строка	Заводской номер прибора. Можно указывать сразу несколько через разделители
Инвентарный номер	Строка	Инвентарный номер прибора
TAG прибора	Строка	Используемый TAG прибора
Место эксплуатации	Строка	Уточнение места эксплуатации прибора
Межповерочный интервал	Число	Межповерочный интервал. Выбирается из преодопределенного списка
Номер описания типа	Строка	Номер описания типа прибора
Область ГРОЕИ	Объект	Выбор области ГРОЕИ из справочника записей
Тип прибора	Объект	Тип прибора
Погрешность приведенная	Число	Приведенная погрешность, в %ВПИ
Единицы измерения	Объект	Может быть представлено одним или двумя полями. Выбор из списка
НПИ	Число	Нижний предел измерения
ВПИ	Число	Верхний предел измерения
Фотография прибора	Изображение	Изображение прибора
Штрихкод	Изображение	Номер штрих кода с указанием его типа и присвоенного значения

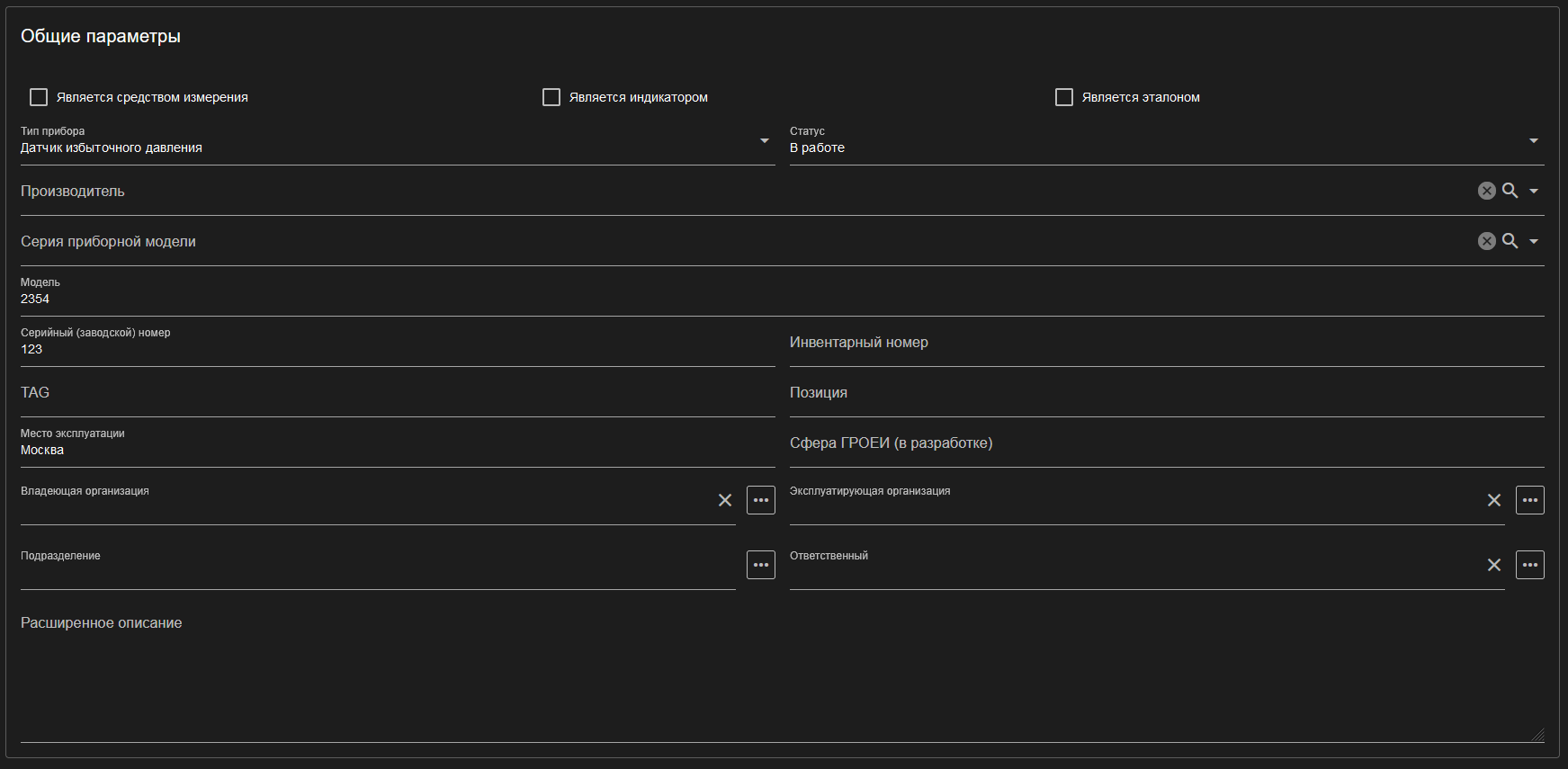

Общая

В данном разделе описываются основные параметры учета оборудования в системе

Параметр	Тип	Описание
Является средством измерения	Булевое	Является ли прибор средством измерения.
Является индикатором	Булевое	Является ли прибор индикатором.
Тип прибора	Объект	Тип прибора.
Статус	Объект	Текущий статус прибора.
Производитель	Объект	Производитель прибора из справочника.
Серия приборной модели	Объект	Серия прибора из справочника.
Модель	Строка	Полная модификация прибора.
Серийный номер	Строка	Заводской номер прибора. Можно указывать сразу несколько через разделители
Инвентарный номер	Строка	Инвентарный номер прибора
TAG прибора	Строка	Используемый TAG прибора
Позиция	Строка	Позиция прибора по конструкторской документации
Место эксплуатации	Строка	Уточнение места эксплуатации прибора
Область ГРОЕИ	Объект	Выбор области ГРОЕИ из справочника записей
Владеющая организация	Объект	Владеющая организация (из справочника)
Эксплуатирующая организация	Объект	Эксплуатирующая организация (из справочника)
Подразделение	Объект	Подразделение (из справочника)
Ответственный	Объект	Ответственное лицо (из справочника)
Расширенное описание	Строка	Расширенное описание для эксплуатации прибора.

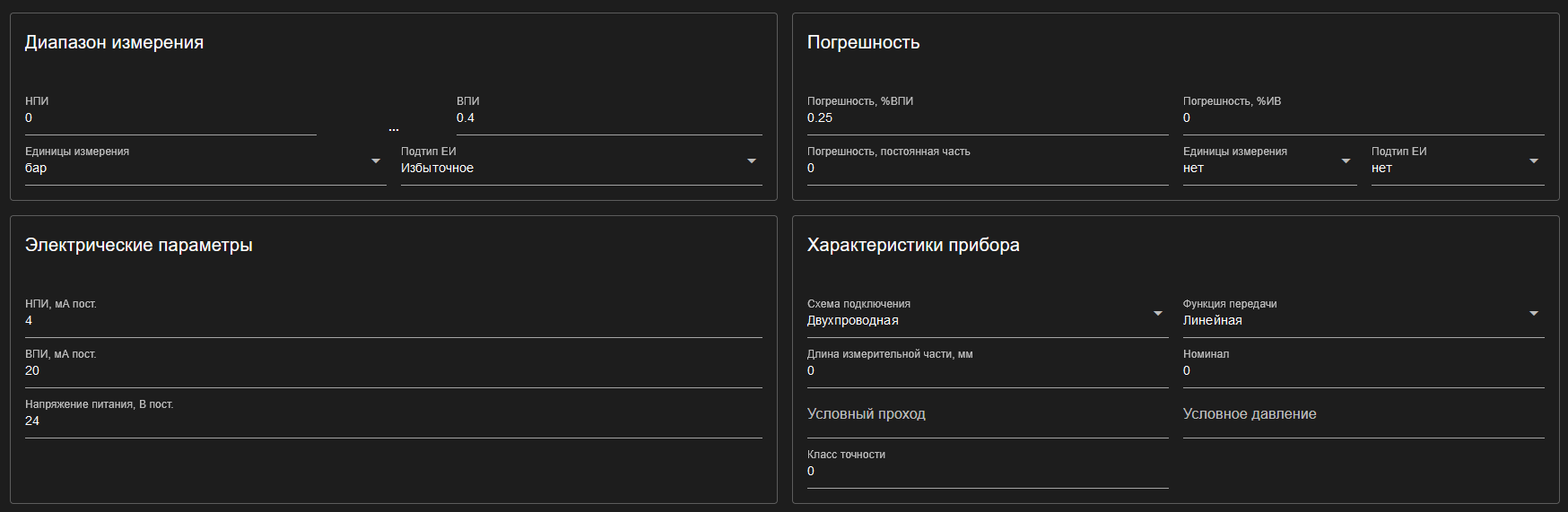

Измерения

В данной вкладке представлена информация об измерительных параметрах средства измерений.

Некоторые параметры дублируют информацию, представленную в сводке о приборе, при этом некоторые параметры, например погрешность, имеют расширенное представление.

Параметр	Тип	Описание
НПИ	Число	Нижний предел измерения.
ВПИ	Число	Верхний предел измерения.
Единицы измерения	Объект	Может быть представлено одним или двумя полями. Выбор из списка
Погрешность %ВПИ	Число	Часть погрешности, нормированной от ВПИ (верхнего предела измерений)
Погрешность %ИВ	Число	Часть погрешности, нормированной от ИВ (измеренная величина)
Погрешность постоянная часть	Число	Постоянная часть погрешности
Единицы измерения погрешности	Объект	Единицы измерения постоянной части погрешности. Может быть представлено одним или двумя полями. Выбор из списка
НПИ, мА пост.	Число	Нижний предел измерения вторичного преобразователя
ВПИ, мА пост.	Число	Верхний предел измерения вторичного преобразователя
Напряжение питания	Число	Напряжение питания оборудования
Схема подключения	Объект	Двухпроводная, трехпроводная, четырехпроводная
Функция передачи	Объект	Линейная или корнеизвлекающая
Длина измерительной части, мм	Число	Длина измерительной части (если применимо)
Номинал	Число	Номинал (если применимо)
Условный проход	Число	Условный проход, Dn (если применимо)
Условное давление	Число	Условное давление, Pn (если применимо)
Класс точности	Число	Класс точности оборудования (если применимо)

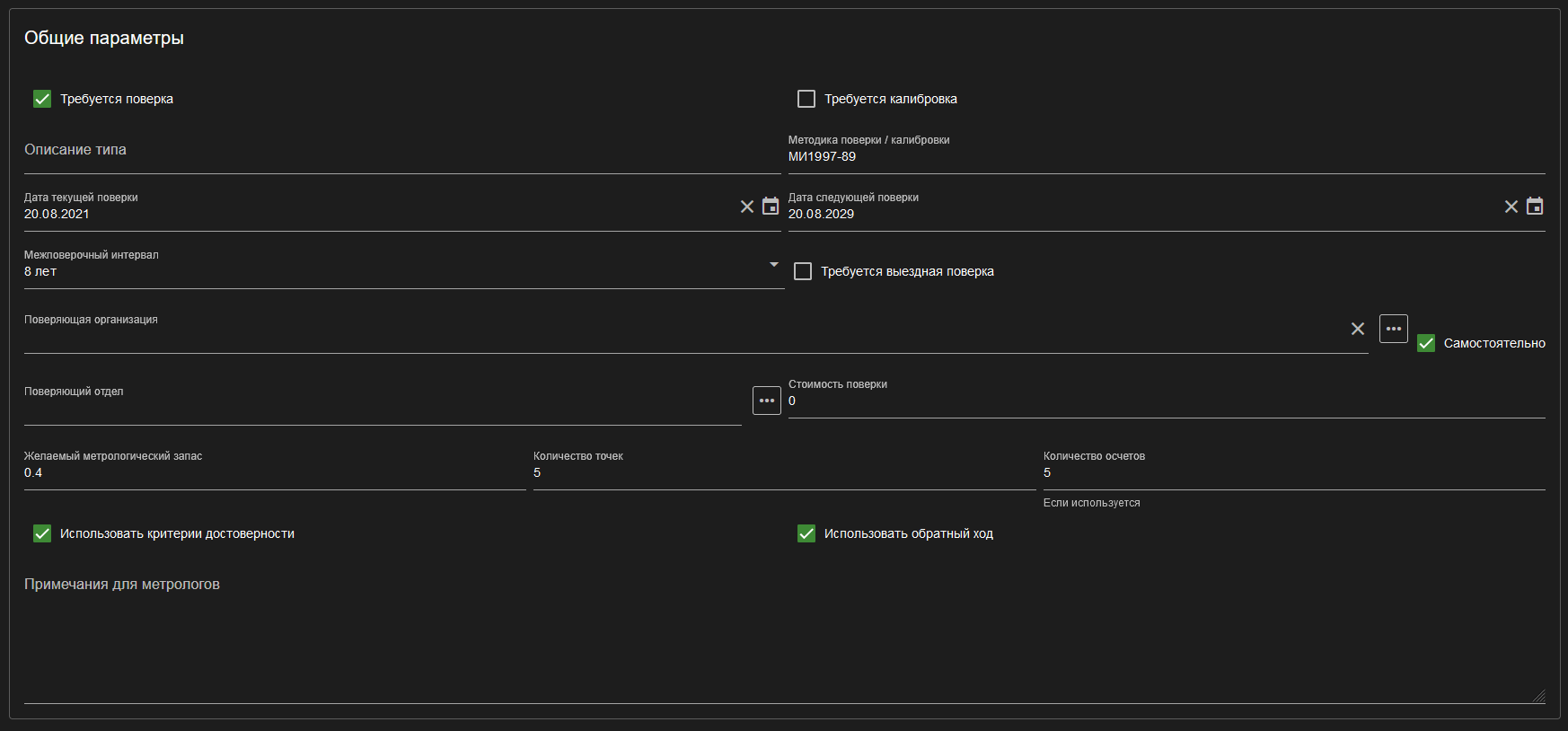

Поверка

Данная вкладка отражает метрологические параметры средства измерения.

Подробное описание параметров

Параметр	Тип	Описание
Требуется поверка	Булевое	Требуется ли поверять прибор.
Требуется калибровка	Булевое	Требуется ли калибровать прибор.
Описание типа	Строка	Номер описания типа
Методика поверки	Строка	Номер документа по которому поверяется или калибруется прибор
Дата текущей поверки	Дата	Дата текущей поверки
Дата следующей поверки	Дата	Дата следующей поверки
Межповерочный интервал	Число	Межповерочный интервал, выбор параметра из списка
Требуется выездная поверка	Булевое	Требуется ли выездная поверка для данного прибора
Поверяющая организация	Объект	Выбор из справочника компании, в которой поверяют данный прибор
Самостоятельно	Булевое	Данный флаг обозначает, что прибор поверяется в лаборатории предприятия
Поверяющий отдел	Объект	Какое подразделение поверяет прибор
Стоимость поверки	Число	Стоимость поверки
Желаемый метрологический запас	Число	Необходимый метрологический запас для поверки прибора
Количество точек	Число	Сколько точек необходимо использовать в поверке
Количество отсчетов	Число	Сколько отсчетов делать на одной точке
Использовать критерий достоверности	Булевое	Нужно ли использовать критерий достоверности при расчетах погрешности
Использовать обратный ход	Булевое	Нужно ли использовать обратный ход и расчитывать вариацию при поверки
Примечание	Строка	Дополнительные данные для метрологов

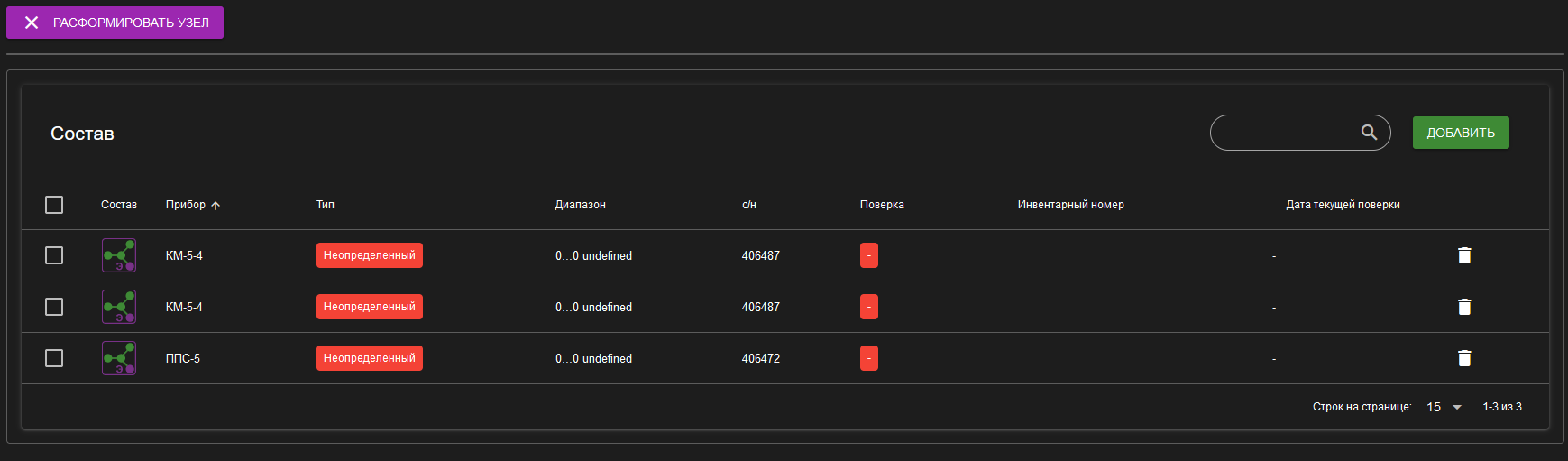

Состав

Раздел состав отображает структуру подчиненности для приборов. Панель имеет различные представления для узлов и элементов.

Если прибор является узлом, то интерфейс будет отображать список элементов, входящих в состав узла. Можно удалять и добавлять другие приборы в состав узла, а также расформировать узел.

Информация

Элемент может входить в состав только одного узла. Если вы хотите перенести элемент в другой узел, то вначале надо его удалить из текущего узла

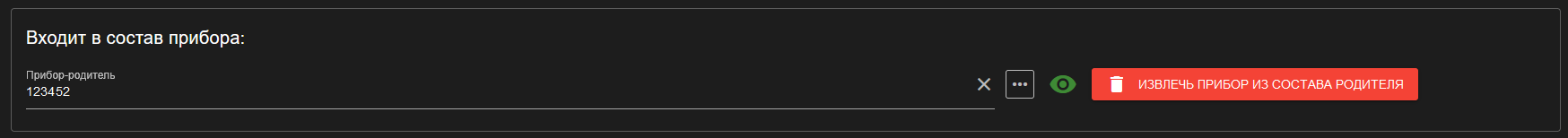

Если прибор является элементом, то будет отображена панель информации об узле, в состав которого он входит.

Информация

Прибор может одновременно быть и узлом, и элементом. В таком случае на экране редактора будет представлены оба элемента управления

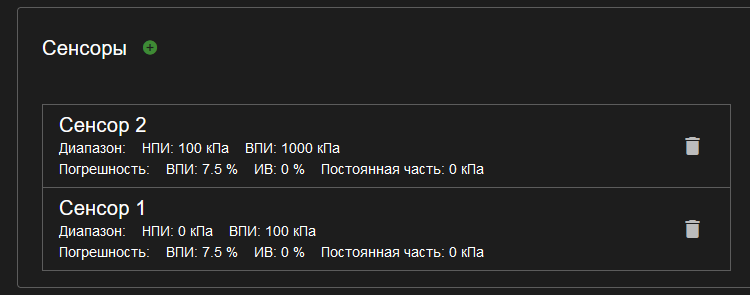

Сенсоры

Некоторые приборы имеют в своем составе несколько сенсоров, которые могут измерять независимые величины: многоканальные газоанализаторы, мультиметры, вторичные преобразователи и т.д. Для ввода информации об измерительных каналах используется вкладка Сенсоры.

Поддиапазоны

Некоторые приборы могут иметь в своем составе сенсоры, у которых есть поддиапазоны. Обычно это эталонное оборудование.

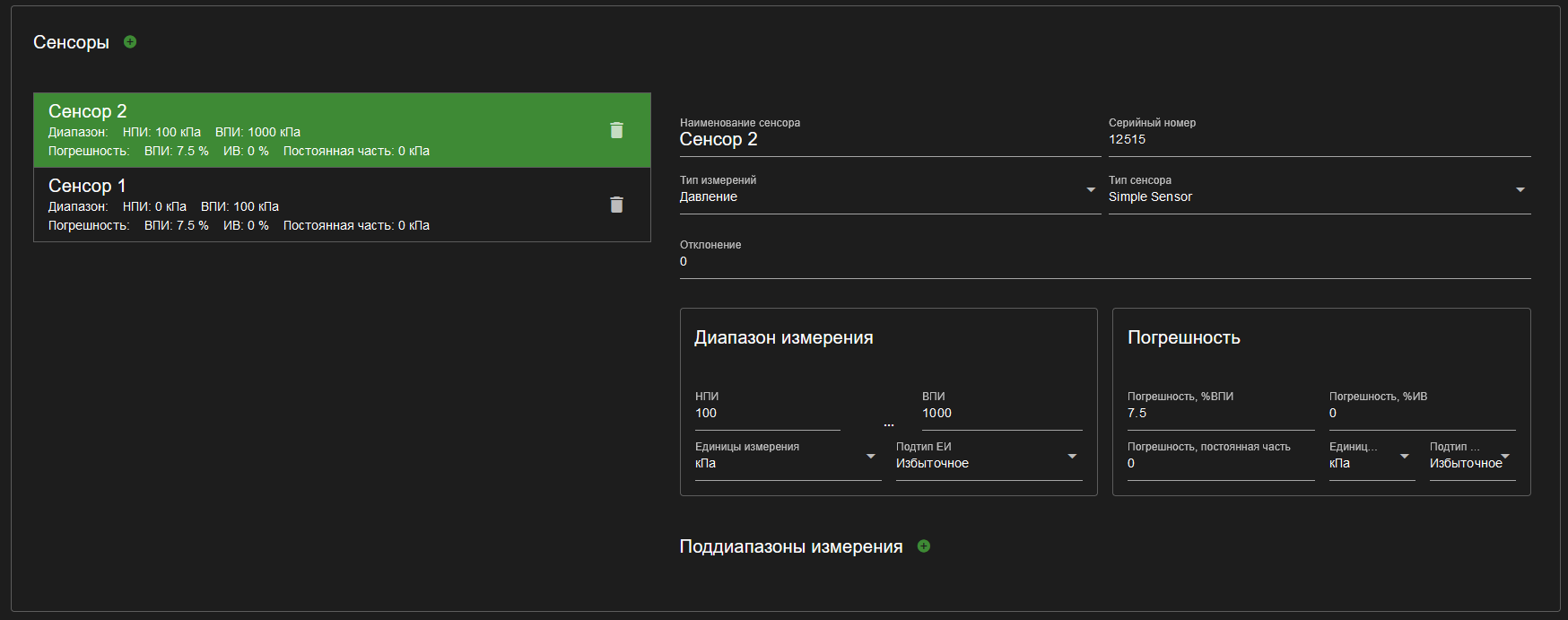

В списке сенсоров отображается информация о сенсоре: его диапазон, погрешность и даты поверки (если установлены). При щелчке на сенсор открывается его редактор. Для удаления сенсора необходимо щелкнуть по кнопке с изображением корзины.

Информация

Редактор сенсора не имеет кнопки сохранить, все изменения применяются к сенсору. Однако все изменения не будут применены к прибору, пока не будет нажата кнопка сохранить в редакторе прибора.

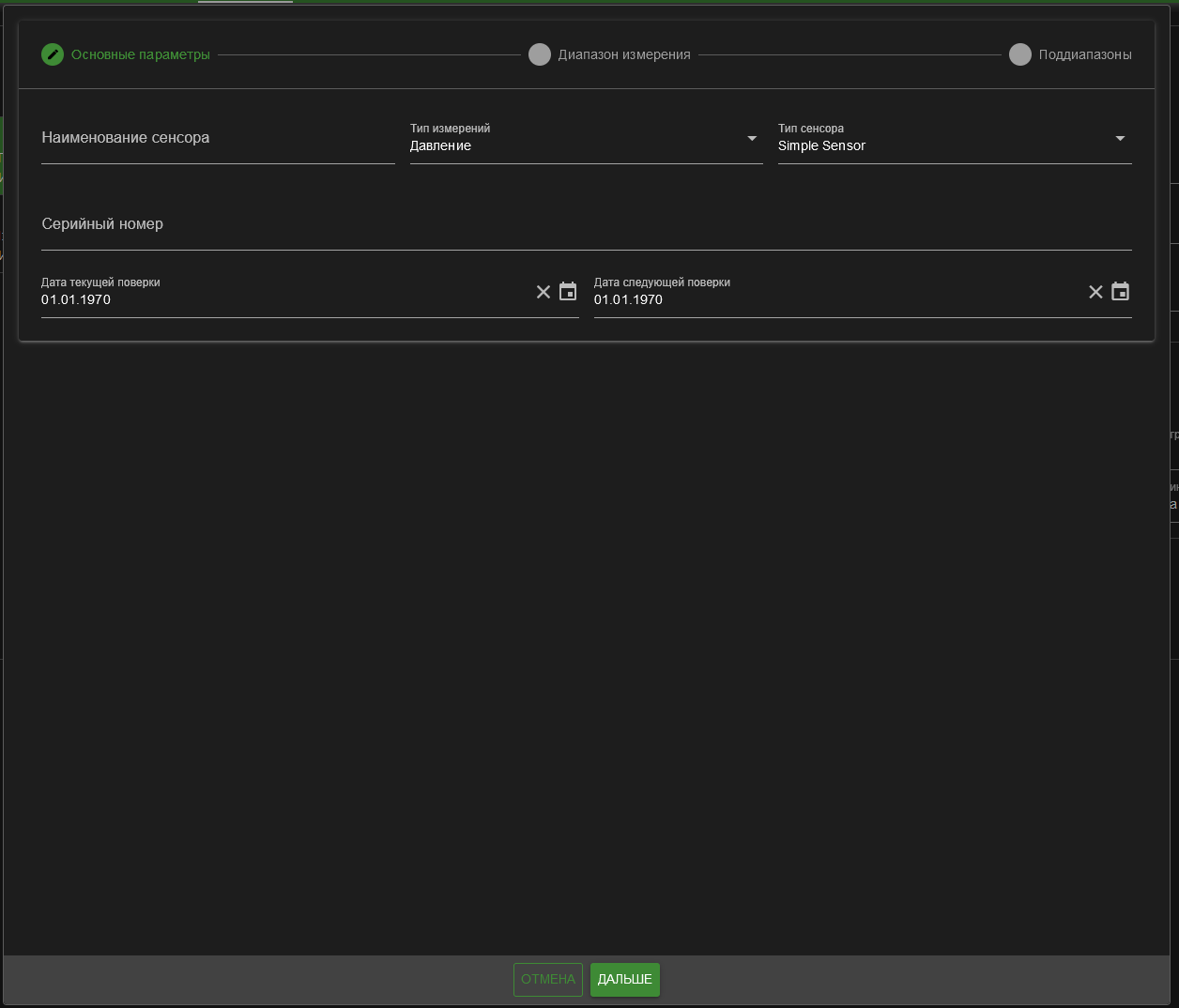

Для того чтобы завести новый сенсор в приборе нажмите на кнопку создания нового сенсора. Откроется диалог, в котором необходимо ввести все данные сенсора.

Диалог разбит на несколько стадий, вы можете перемещаться между ними с помощью кнопок Далее и Назад.

Основные параметры

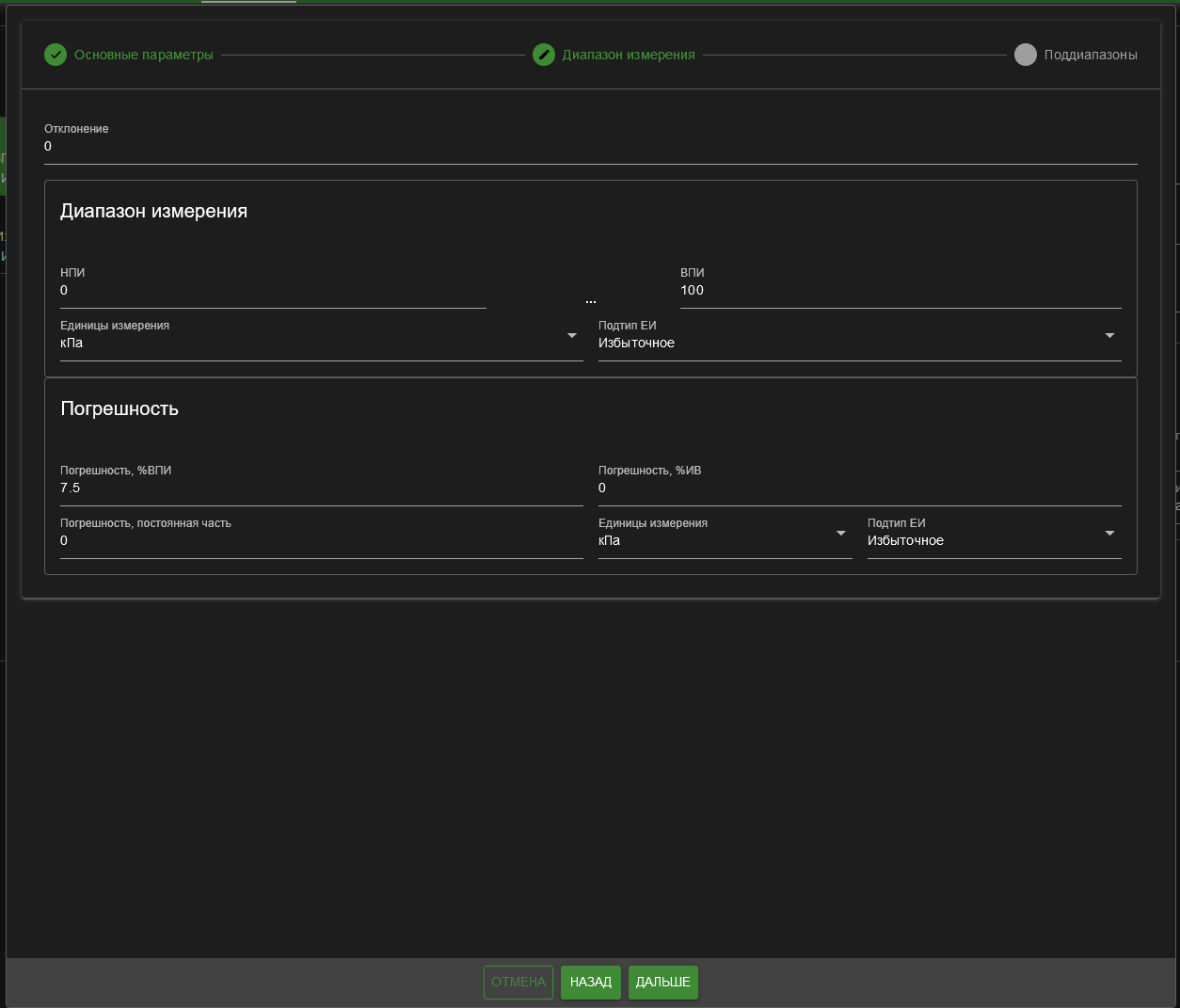

Диапазон измерения

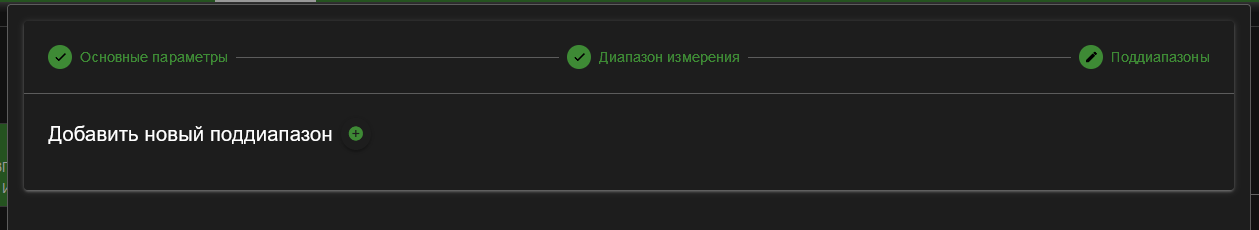

Поддиапазоны

ТОиР

В разделе ТОиР (Техническое обслуживание и ремонт) представлена информация о гарантийном сроке, условиях гарантии, сроке службы, а также данные о техническом обслуживании и ремонте.

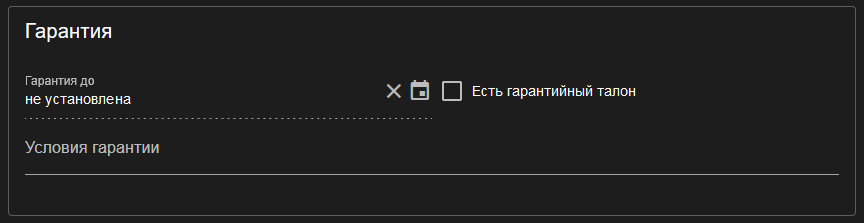

Гарантия

Параметр	Тип	Описание
Гарантия до	Дата	Дата, до которой действителен гарантийный срок.
Есть гарантийный талон	Булевое	В наличии есть гарантийный талон, по которому осуществляется гарантийное обслуживание.
Условия гарантии	Строка	Подробные условия гарантии.

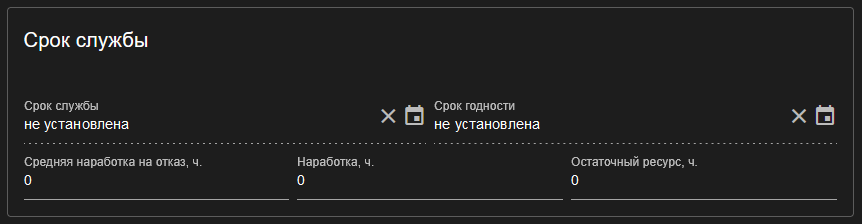

Срок службы

Параметр	Тип	Описание
Срок службы	Дата	Установленный срок службы.
Срок годности	Дата	Установленный срок годности.
Средняя наработка на отказ, ч.	Число	Средняя наработка на отказ в часах.
Наработка, ч.	Число	Текущая наработка (если учитывается).
Остаточный ресурс, ч.	Число	Остаточный ресурс (если учитывается).

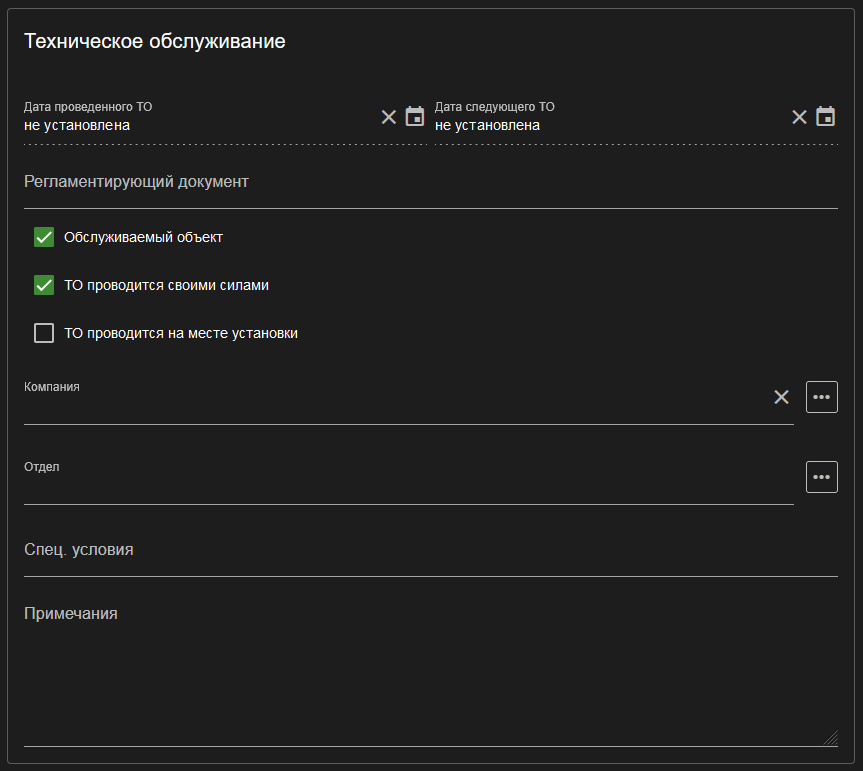

Техническое обслуживание / Капитальный ремонт / Ремонтные работы

Параметр	Тип	Описание
Дата проведенного ТО	Дата	Дата проведенного ТО/кап. ремонта.
Дата следующего ТО	Дата	Дата следующего ТО/кап. ремонта.
Регламентирующий документ	Строка	Наименование регламентирующего документа.
Обслуживаемый объект	Булевое	Флаг показывает на необходимость технического обслуживание.
Работы проводятся своими силами	Булевое	Проводятся ли работы своими силами или требуется сторонняя компания.
Работы проводятся на месте установки	Булевое	Можно ли демонтировать и траспортировать прибор или требуется выездные работы.
Компания	Объект	Выбор обслуживающей компании из справочника
Отдел	Объект	Выбор отдела из справочника
Спец. условия	Строка	Описание необходимых специальных условий для логистов и обслуживающего персонала
Примечания	Строка	Примечания для обслуживающего персонала

Эксплуатация

В этом разделе представлена информация о взрывозащите и противоаварийной защите.

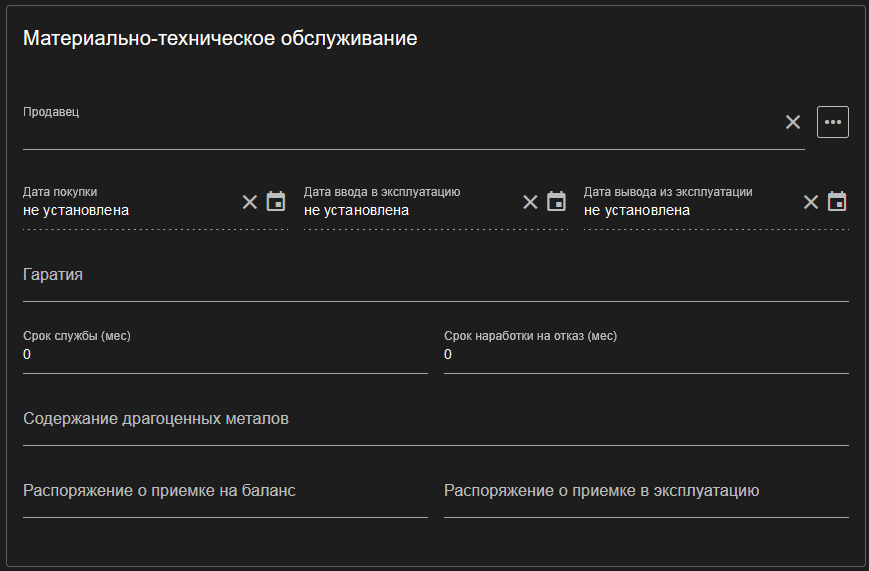

МТО

Раздел МТО (Материально Технического Обеспечения) состоит из нескольких панелей, разбитых по типу данных

Параметр	Тип	Описание
Продавец	Объект	Контрагент из справочника.
Дата покупки	Дата	Дата покупки (если есть).
Дата ввода в эксплуатацию	Дата	Дата ввода в эксплуатацию (если есть).
Дата вывода из эксплуатации	Дата	Дата вывода из эксплуатации (если есть).
Условия гарантии	Стока	Условия гарантии.
Срок службы, мес	Число	Срок службы в месяцах (если установлено).
Срок наработки на отказ, мес	Число	Срок наработки на отказ в месяцах (если установлено).
Содержание драгоценных металлов	Строка	Содержание драгоценных металлов (если установлено).
Распоряжение о приемке на баланс	Строка	Распоряжение о приемке на баланс (если установлено).
Распоряжение о приемке в эксплуатацию	Строка	Распоряжение о приемке в эксплуатацию (если установлено).

Также в этом разделе приведена информация о документе (счет/накладная), по которому приобретено оборудование.

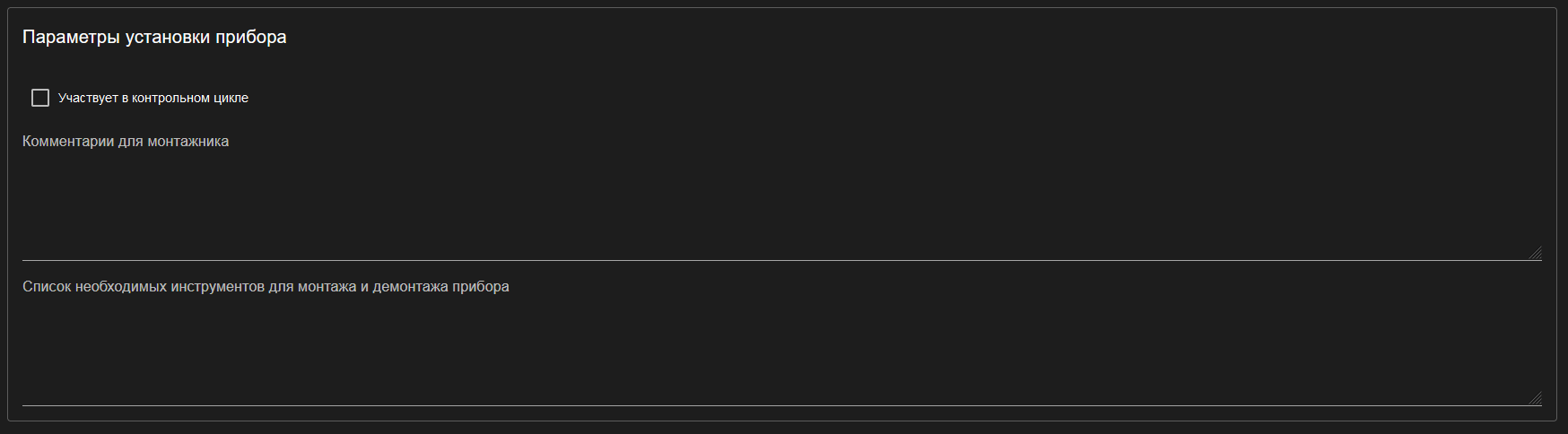

Установка

Панель параметров установки позволяет внести параметры прибора, важные для монтажа и демонтажа прибора.

Параметр	Тип	Описание
Участвует в контрольном цикле	Булевое	Флаг предупреждает монтажников о недопустимости съема токовой петли без согласования АСУ ТП
Комментарии для монтажника	Строка	Необходимые комментарии для инженера
Список инструментов	Строка	Необходимые инструменты для монтажа и демонтажа устройства

Заявки

В разделе заявок выводятся списки всех заявок по данному оборудованию, сгруппированные по двум типа:

• метрологические заявки (заявки на поверку)
• сервисные заявки (заявки на ремонт и обслуживание)

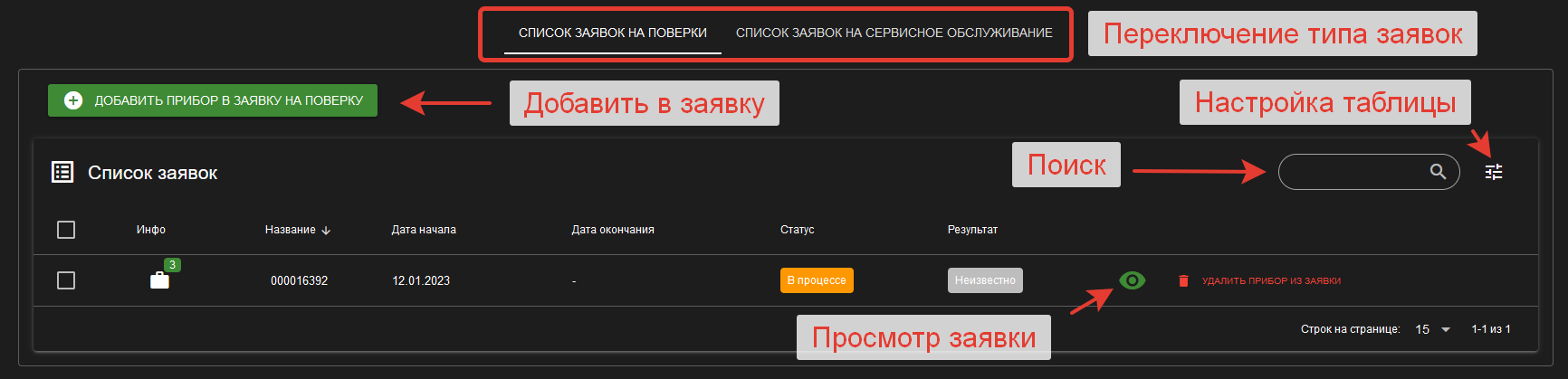

Панель заявок позволяет управлять приборами в заявках. Можно удалять и добавлять прибор в заявках. Более подробно интерфейс панели приведен на изображении.

Документы
